中國化工集團山東昌邑石化公司于2016年4月安裝電纜在線監測系統，系統對昌邑石化變電站內的部分10KV電纜線路進行在線監測。

2017年7月16日21時29，系統對站內10KV二段母線下的DCC裝置II線發出報警，并通過短信將告警信息發送至相關人員。博鴻電氣技術人員收到故障預警短信后及時與昌邑石化電氣負責人溝通，現場故障情況為：2017年7月16日21時29分，DCC裝置II線下所帶設備，因落雷造成設備引線燒斷，造成DCC裝置II線線路跳閘。

由此可以證實，系統報警與現場的故障線路、故障時間一致。并且系統對于突發事故造成的電纜及相關電氣設備故障，能及時報警并準確選線，使運行維護人員及時處理，避免事故擴大。

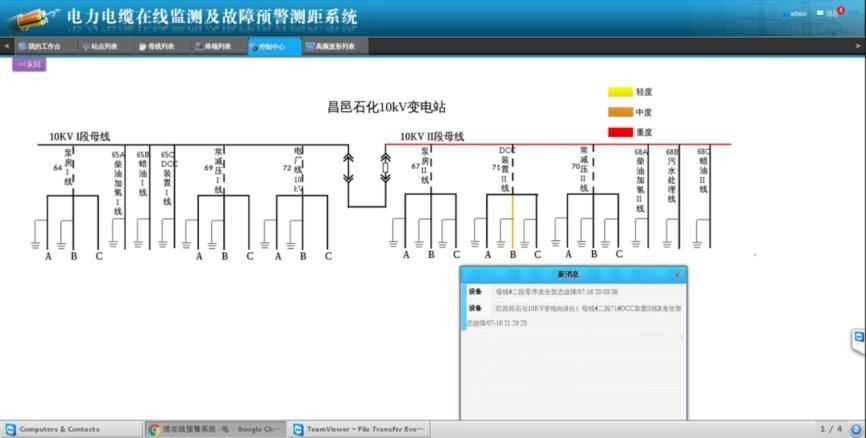

控制中心報警界面

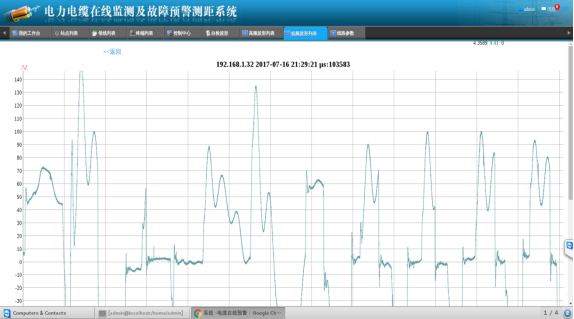

暫態接地電壓行波示意圖

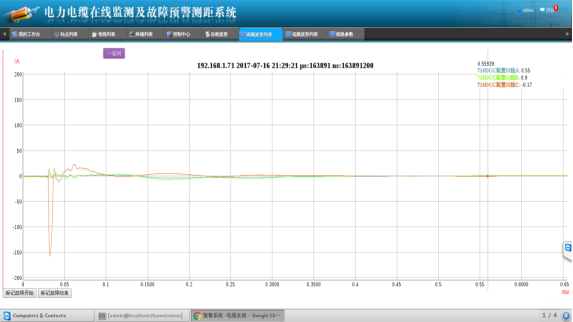

DCC裝置II線電流行波示意圖
