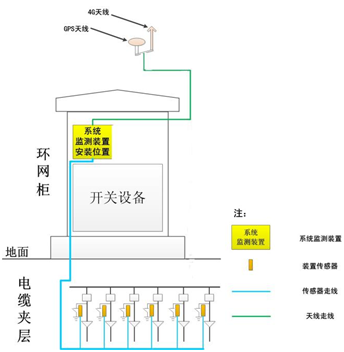

若現場可以提供電源，那么系統安裝包含以下幾個部分：系統裝置安裝，GPS、4G天線安裝，傳感器安裝以及工程布線。安裝示意圖如下：

AC220V供電方式-環網電纜監測系統安裝示意圖

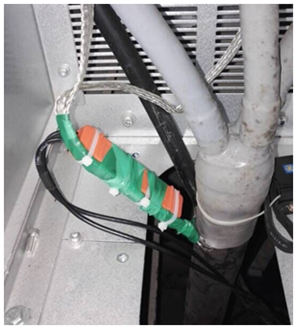

系統裝置傳感器從環網柜內部走線，穿過地下的電纜夾層，固定在電纜直接接地端屏蔽層接地線上。每根電纜安裝一個傳感器，具體安裝如圖所示：

傳感器安裝示意圖

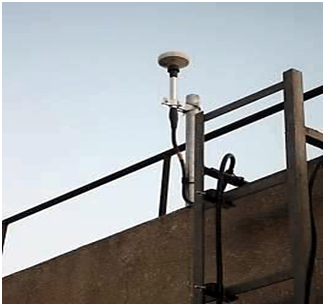

系統裝置的GPS天線、4G路由器天線可通過環網柜上方通風孔走線至環網柜外。然后通過環網柜外支架鋼管走線至頂部固定。具體安裝如圖所示：

GPS天線、4G天線安裝示意圖

城市環網供電電纜線路在線監測及故障預警監測系統已在輸電線路和部分結構簡單的配電線路中獲得成功應用，系統可以準確預警故障電纜區段，并且精確定位到故障點距離，極大的提高了供電可靠性，幫助用戶提高了經濟效益，同時也獲得用戶的一致好評。下圖為某變電站城市環網供電電纜線路在線監測及故障預警監測系統現場安裝效果圖，具體如圖所示。

現場安裝效果圖
